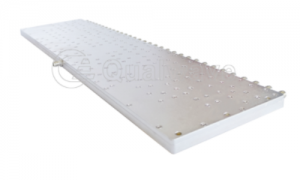

Divisore di putenza à 32 vie, 6~18 GHz, 20 W, SMA

U divisore di putenza à 32 vie funziona cum'è un "hub di trafficu di signali" precisu, distribuendu uniformemente è sincronamente un unicu signale di microonde d'alta frequenza d'entrata in 32 signali di uscita identichi. À u cuntrariu, pò ancu serve cum'è un combinatore, fusionendu 32 signali in unu. U so rolu principale hè di permette a trasmissione di signali "unu à parechji" o "molti à unu", furmendu a basa per i phased arrays à grande scala è i sistemi di test multi-target. Quì sottu hè una breve introduzione di e so caratteristiche è applicazioni:

Caratteristiche:

1. Cupertura à banda ultra larga: E caratteristiche di banda larga di 6 ~ 18 GHz permettenu a cumpatibilità cù parechje bande di frequenza di cumunicazione satellitare è radar cumunemente aduprate, cum'è C, X è Ku, permettendu a multifunzionalità in un unicu dispositivu è aumentendu significativamente a flessibilità è l'integrazione di u sistema.
2. Capacità di putenza elevata: Cù una capacità media di gestione di putenza di 20W, u dispusitivu assicura un funziunamentu stabile ancu in ambienti à alta tensione, rispondendu à i requisiti rigorosi di l'applicazioni à alta putenza cum'è i ligami di trasmissione radar, offrendu una affidabilità eccezziunale.
3. Interfaccia d'alta precisione: Tutta a serie adotta connettori SMA, un connettore d'alta frequenza largamente utilizatu, cunnisciutu per a so eccellente schermatura è a so durabilità meccanica, chì permette cunnessione rapide è affidabili cù diversi strumenti di prova è apparecchiature di sistema.

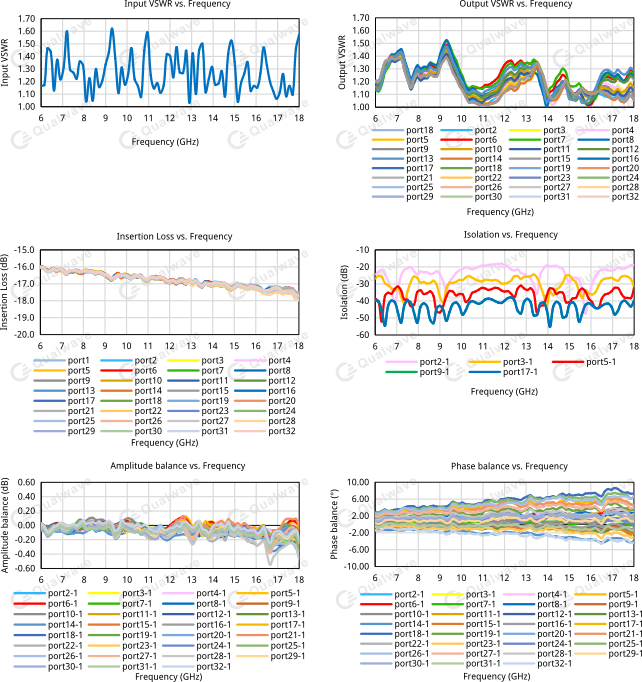

4. Eccellente prestazione elettrica: Malgradu i numerosi canali di uscita, mantene una bassa perdita d'inserzione, una bona consistenza di u canale è un isolamentu di u portu superiore, assicurendu a qualità di distribuzione di u signale è l'indipendenza trà i canali di u sistema.

Applicazioni:

1. Sistema radar phased array: Hè unu di i cumpunenti principali di u radar phased array attivu mudernu (AESA), utilizatu per assignà segnali d'oscillatore lucale o d'eccitazione à decine o ancu centinaie di cumpunenti T/R, è hè a chjave per ottene a scansione di u fasciu è a sintesi di putenza spaziale.
2. Sistema di test multi-ubbiettivu: In u campu aerospaziale, pò esse adupratu per testà simultaneamente e prestazioni di parechji ricevitori satellitari o teste di guida. Un inseme di fonti di signali hè attribuitu à 32 unità testate simultaneamente, migliurendu assai l'efficienza di i test.
3. Sistema di guerra elettronica (EW): In l'equipaggiu di supportu elettronicu (ESM) o di guerra elettronica (ECM), hè adupratu per allargà u numeru di canali d'ascolta di signali o d'interferenza in u sistema, ottenendu un monitoraghju sincronu è a soppressione di parechji bersagli.
4. Stazione terrestre di cumunicazione satellitare: Aduprata per custruisce un sistema d'antenna multi-fascio, ottenendu a ricezione simultanea di u signale è a trasmissione à parechji satelliti o parechji fasci.

Forniture di Qualwave Inc.Divisori/combinatori di putenza à 32 vieà frequenze da DC à 44 GHz, è a putenza hè finu à 640 W. Questu articulu presenta un divisore/combinatore di putenza à 32 vie cù una frequenza di 6 ~ 18 GHz è una putenza di 20 W.
